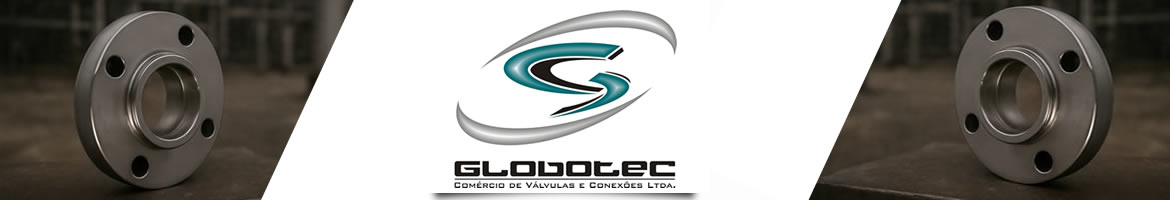

flange – soquete

•


  O Flange Soquete, ou Socket Weld Flange, é um tipo de flange projetado para ser utilizado com tubos de pequeno diâmetro e aplicações de alta pressão. Possui uma cavidade interna (soquete) onde o tubo é inserido até o fundo e posteriormente soldado externamente, o que garante alta resistência mecânica e uma boa vedação, mantendo a parte interna livre de descontinuidades.

  É amplamente utilizado em sistemas críticos que operam com fluidos sob alta pressão e temperatura, como vapor, gás, óleo e produtos químicos, principalmente nas indústrias de petróleo, petroquímica, geração de energia e naval.




  ---

  Especificações Técnicas

  • Materiais Disponíveis:

    • Aço Carbono: ASTM A105 / A350 LF2

    • Aço Inoxidável: AISI 304 / 304L / 316 / 316L

    • Ligas Especiais: Duplex, Super Duplex, Inconel, Monel (sob consulta)

  • Padrões de Fabricação:

    • ASME B16.5 (até 24”)

    • ASME B16.11 (dimensões de conexão)

    • EN / DIN sob encomenda

  • Diâmetros Nominais (DN): ½” a 4”

  • Classes de Pressão: 150, 300, 600, 900, 1500 e 2500 lbs

  • Face de Vedação:

    • RF (Face Realçada)

  • Tipo de Solda: Solda de topo externa no tubo inserido no soquete

  • Acabamento Superficial:

    • Usinagem conforme AARH 125–250

    • Pintura epóxi ou galvanização sob demanda

  ---

  Principais Tipos Disponíveis

  • Flange Soquete ANSI B16.5 (Classe 150 a 2500 lbs)

  • Socket Weld Flange com Face RF (Padrão)

  • Flange SW em aço inox para linhas sanitárias ou corrosivas

  • Modelos especiais com extensão de pescoço ou face personalizada

  • Flanges soquete com tolerância ajustada para instrumentação

  ---

  Aplicações Comuns

  • Linhas de processo com pressão elevada

  • Redes de vapor, ar comprimido e óleo quente

  • Indústrias de petróleo, gás, petroquímica e energia

  • Conexões de pequeno diâmetro com alto desempenho

  • Sistemas onde é essencial evitar penetração de solda na tubulação
